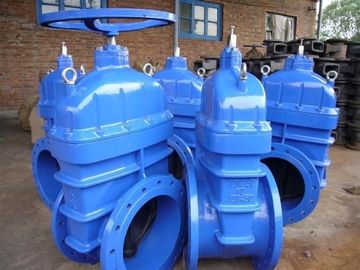

Ωθημένη βαλβίδα πυλών καπό EPDM/NBR ελαστικές καθισμένες αμπαρωμένες/βαλβίδες πυλών νερού

Σώμα WRAS DN1200 GGG 50/ελαστική καθισμένη βαλβίδα πυλών καπό με το κάθισμα EPDM/NBR


Οι ελαστικές βαλβίδες πυλών καθισμάτων υιοθετούνται στις μεταφορές του καθαρού νερού.



Το μέλος πυλών ή περάτωσης βαλβίδων είναι χαρακτηριστικά υπό μορφή σφήνας φιαγμένης από υλικό χυτοσιδήρου

ώστε να είναι αρκετά τραχύς ώστε να είναι κατάλληλος για την υψηλή πίεση και τις υψηλές εφαρμογές ροής.



Σε μια ελαστική βαλβίδα πυλών καθισμάτων, η εξωτερική επιφάνεια της σφήνας βαλβίδων είναι ντυμένη με elastomeric

υλικό ώστε να προσφερθεί μια φυσαλίδα-σφιχτή σφραγίδα ακόμη και στις ανυψωμένες λειτουργούσες πιέσεις.



Η σφήνα βαλβίδων χρησιμοποιείται με τη στροφή ενός περασμένου κλωστή μίσχου ώστε να προωθηθεί ή να αποσυθεί η βαλβίδα

σφήνα μέσα στην υδάτινη οδό της κατοικίας βαλβίδων.



Επάνω στην περάτωση βαλβίδων, το ελαστικό υλικό στην άκρη διαμορφώνει μια φυσαλίδα-σφιχτή σφραγίδα με τον εσωτερικό

επιφάνεια του σώματος βαλβίδων. Ο ρύπος ή άλλη μόλυνση στο λειτουργικό σύστημα βαλβίδων μπορεί να οδηγήσει

ελλιπής σφράγιση της σφήνας ή άλλης δυσλειτουργίας.



Ένα άλλο αντικείμενο της παρούσας εφεύρεσης είναι να παρασχεθεί μια ελαστική βαλβίδα πυλών καθισμάτων που έχει

βελτιωμένο σύστημα χειριστών σφηνών που υπερνικά εύκολα τα επιβλαβή αποτελέσματα της μόλυνσης που εισάγονται είτε κατά τη διάρκεια της κατασκευής είτε που παρασύρονται μέσα στο προϊόν που φέρεται στη βαλβίδα.



Αυτά και άλλα αντικείμενα της παρούσας εφεύρεσης που θα γίνει προφανής από τη μελέτη

η επισυναπτόμενη περιγραφή και τα σχέδια παρέχονται σε μια ρύθμιση βαλβίδων, η οποία περιλαμβάνει μια βαλβίδα

στεγάζοντας που καθορίζει ένα πέρασμα νερού και ένα κάθισμα βαλβίδων μέσα στο πέρασμα βαλβίδων.



Μια σφήνα βαλβίδων που διατίθεται μέσα στις κινήσεις περασμάτων κατοικίας κατά μήκος μιας κατεύθυνσης της λειτουργίας

μεταξύ μιας κλειστής θέσης σε επαφή με το κάθισμα βαλβίδων να εμποδίσει τη ροή του νερού μέσω της βαλβίδας

πέρασμα και μια ανοικτή θέση που επιτρέπει τη ροή του νερού μέσω του περάσματος βαλβίδων.



Ένα ζευγάρι των χωρισμένων κατά διαστήματα χώρια διαδρομών διατίθεται μέσα στην κατοικία βαλβίδων από κάθε πλευρά της σφήνας

και επεκταθείτε κατά μήκος της κατεύθυνσης της λειτουργίας. Ένα ζευγάρι των αντιταγμένων φτερών συνέχισε τη σφήνα βαλβίδων,

ταξίδι σε κάθε διαδρομή. Ένας μίσχος βαλβίδων που συνδέεται με τη σφήνα βαλβίδων κινεί τη σφήνα βαλβίδων στις αντίθετες κατευθύνσεις εναλλαγής μεταξύ της βαλβίδας ανοικτής και κλειστών των βαλβίδα θέσεων.



Οι κύλινδροι συνεχίζουν τα φτερά για τη δέσμευση κυλίσματος με τις διαδρομές και οι λεπίδες μεταλλουργικών ξυστρών είναι

συνέχισε τα φτερά δίπλα στους κυλίνδρους για να ξύσει τη μόλυνση από τις διαδρομές.



Οι διαδρομές μπορούν να παρασχεθούν ή χωρίς ένα σκάφος της γραμμής. Εάν ένα φτερό παρέχεται χωρίς κυλίνδρους λόγω

μια ελαφριά εφαρμογή φόρτωσης, παραδείγματος χάριν, η διαδρομή παρέχεται κατά προτίμηση χωρίς ένα σκάφος της γραμμής.



Ένας ελαφρύς όρος φόρτωσης μπορεί να προκύψει, παραδείγματος χάριν, στο ανώτερο όριο οριζόντια προσανατολισμένου

ρύθμιση βαλβίδων. Εντούτοις, υπό τους βαριούς όρους φόρτωσης όπως, παραδείγματος χάριν, στο κατώτατο σημείο

το τέλος μιας οριζόντια χρησιμοποιημένης ρύθμισης βαλβίδων, αυτό προτιμάται ότι τα φτερά παρέχονται

με τους φέροντες κυλίνδρους φορτίων.



Σε αυτήν την περίπτωση, επίσης προτιμάται ότι στη διαδρομή παρέχεται ένα σκάφος της γραμμής γενικά σε σχήμα υ

διατομή και φιαγμένος από τραχύ υλικό όπως το ανοξείδωτο.


Προδιαγραφές:



Αριθ.	Όνομα μερών	Υλικό
1	Σώμα	Όλκιμος χυτοσίδηρος
2	Σφήνα	Όλκιμί χυτοσίδηρος + EPDM
3	Καρύδι μίσχων	ZCuAl10Fe3 Gunmetal
4	Στόλισμα	EPDM
5	Καπό	Όλκιμος χυτοσίδηρος
6	Στόλισμα αδένων	ZCuAl10Fe3 Gunmetal
7	Μίσχος	2Cr13 S.S.x 20Cr13
8	Αδένας	Όλκιμος χυτοσίδηρος
9	Λαστιχένια ψήκτρα	EPDM/NBR
10	Ρόδα χεριών	Όλκιμος χυτοσίδηρος




ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ



⊙ Κοκκοποίηση μετάλλου

την προστατευτική επιφάνεια που τελειώνουν με την κοκκοποίηση μετάλλου και η επιφάνεια είναι ομαλές και τάξη.



⊙ Flatting κάθισμα

Ομαλός συνεχής άντεξε τον τρόπο χωρίς να καθίσει την κοιλότητα, δεν είναι εύκολο να αποκτηθεί η ακαθαρσία επάνω.

Κατασκευάζοντας το υγρό straightway.



⊙ Μεταχειριμένος με το λάστιχο

Και εσωτερικός και εξωτερικός είναι ντυμένος με την προηγμένη γνώση της λαστιχένιας θείωσης που κάνει έπειτα

βέβαιος για την ελαστικότητα του λάστιχου, και σιγουρευτείτε την ακριβή διάσταση γεωμετρίας. Λαστιχένιος και όλκιμος

 χέρι βαλβίδων χυτοσιδήρου μαζί μετά βίας. Αυτό μπορεί να αποφύγει την κάμψη λόγω της μακροπρόθεσμης χρήσης.



⊙ Αντιδιαβρωτικός

Και εσωτερικός και εξωτερικός είναι ντυμένος με τη μη τοξική εποξική ρητίνη σκονών για να ενισχύσει την ικανότητα της αντίστασης διάβρωσης και να αυξήσει την ποιότητα

από την παροχή νερού.



⊙ Ruggedization

Η παλαιότερη όλκιή βαλβίδα σιδήρου είναι εύκολο να σπαστεί μετά από να προσκρουθεί από το nonego. Μπορεί να σταματήσει

η ρήξη εξαρτάται από την καλή ικανότητα μηχανικών του όλκιμύ σιδήρου.



⊙ Τρία σφραγισμένο δαχτυλίδι «○»

Με τα τρία «Ο» – τα δαχτυλίδια, η διαρροή μπορούν να μειωθούν πολύ και το «Ο» – το δαχτυλίδι μπορεί να είναι

αντικατεστημένος υπό αυτόν τον όρο με την πίεση και χωρίς παύση του νερού. Το axletree ώθησης

μειώνει την της τριβής αντίσταση και χαμηλώνει τη λειτουργική ροπή. Και μπορεί να είναι σφραγίδα διακοπτών

δαχτυλίδι χωρίς το άνοιγμα και κλείσιμο.



⊙ Άκαμπτο στρογγυλό σώμα

Το σώμα ιδρύεται καταλεπτώς, το άκαμπτο μέγεθος γεωμετρίας εξασφαλίζει εσωτερική σφράγιση της βαλβίδας χωρίς

οποιαδήποτε διαδικασία.



⊙ Ελαφρύς

Αυτό το σώμα αποτελείται από τον όλκιμο σίδηρο, είναι αναπτήρας 20%-30% από τα olds. Εύκολα στον καθορισμό και

συντήρηση.



Εφαρμογές: Αυτή η βαλβίδα που εφαρμόζεται ευρέως στους υγρούς σωλήνες για το άνοιγμα ή το κλείσιμο του καθορισμού σε τέτοιοι

 νερό, διάθεση λυμάτων, ηλεκτρική δύναμη, energetics σωλήνας, χημική ουσία, ναυτιλία, πηγές ενέργειας κ.λπ.



ΕΦΑΡΜΟΣΙΜΑ ΠΡΟΤΥΠΑ

⊙ Αμερικανικά πρότυπα
Σχέδιο σε ANSI/AWWA C509
Πρόσωπο με πρόσωπο διάσταση σε ASME b16.10-2000 (ISO 3 σειρές)
Φλάντζα και διάτρυση σε SME/ANSI B16.42-1998
⊙ Βρετανικά πρότυπα
Σχέδιο σε BS5163, BS5150
Πρόσωπο με πρόσωπο διάσταση σε BS5163 (σειρά του ISO 3series, ISO19)
Φλάντζα και διάτρυση σε BS4504 part1 (EN1092)
⊙ Πρότυπα της Γερμανίας
Σχέδιο σε DIN3352
Πρόσωπο με πρόσωπο διάσταση σε DIN3202 (F4: ISO 14 σειρές F5: ISO 15 σειρές)
Φλάντζα και διάτρυση στις BS EN1092

Εφαρμογές: Αυτή η βαλβίδα που εφαρμόζεται ευρέως στους υγρούς σωλήνες για το άνοιγμα ή το κλείσιμο του καθορισμού σε τέτοιο νερό,

διάθεση λυμάτων, ηλεκτρική δύναμη, energetics σωλήνας, χημική ουσία, ναυτιλία, πηγές ενέργειας κ.λπ.
