Σύστημα καθοδήγησης μερών χώρων στάθμευσης

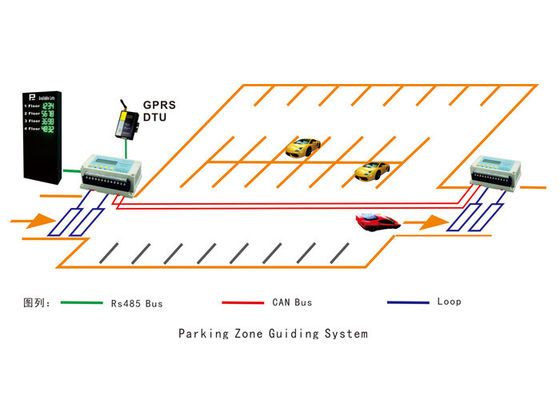

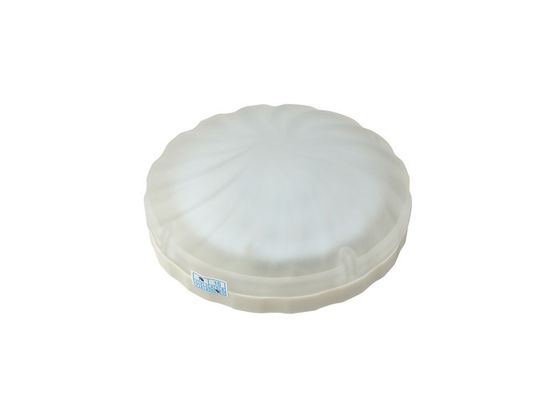

ΣΕΙΡΆ PGS – σύστημα καθοδήγησης μερών χώρων στάθμευσης

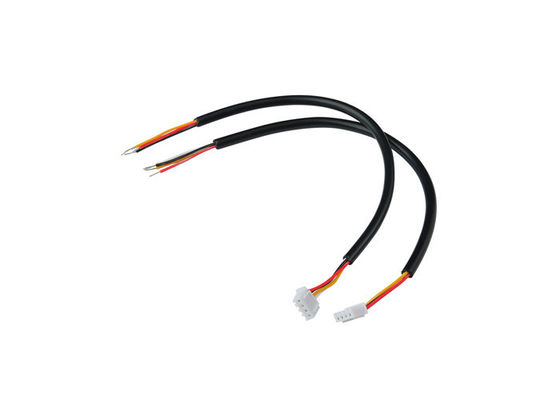

ΣΥΣΤΑΤΙΚΑ

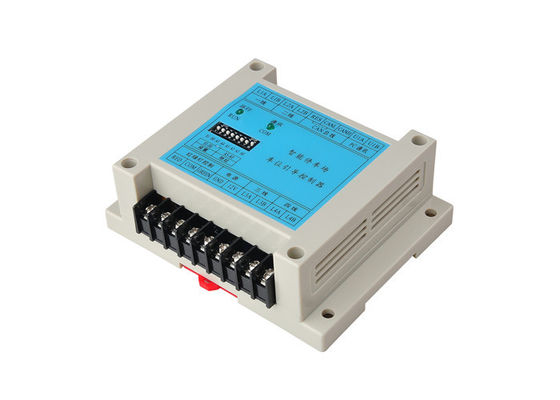

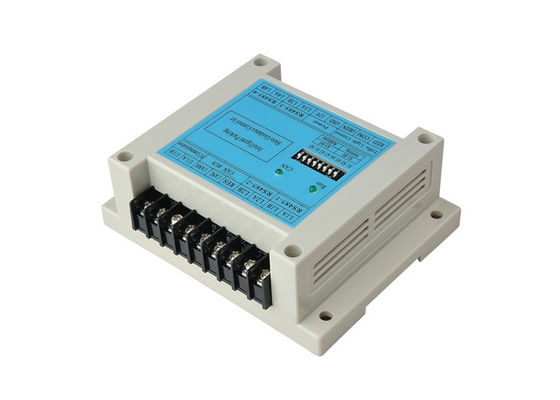

1 ελεγκτής PGS

Τεχνικές παράμετροι

• Παροχή ηλεκτρικού ρεύματος: DC12V/1A
• ΜΠΟΡΕΣΤΕ να μεταφέρετε το δίκτυο μπορεί να είναι μέχρι 3000 μέτρα
• 58 ζώνες και 62 επεκτάσεις καθορισμένες μπορούν να είναι διοικούμενος by1 οικοδεσπότης
• 32 μέρη χώρων στάθμευσης και 8pcs καθοδηγώντας επίδειξη χώρων στάθμευσης μπορούν διοικούμενος από κάθε RS485 να μεταφέρουν
• Τα σε μη απευθείας σύνδεση αρχεία μπορούν να αποθηκευτούν μέχρι 60 ημέρες

Κύρια χαρακτηριστικά γνωρίσματα

• Βιομηχανικός βαθμός μικροεπεξεργαστής ΒΡΑΧΙΌΝΩΝ 32bits
• Ενσωματωμένο σε πραγματικό χρόνο λειτουργικό σύστημα το (RTOS)
• ΜΠΟΡΕΣΤΕ να μεταφέρετε το δίκτυο
• Η μεγάλη ταχύτητα σε πραγματικό χρόνο rs-485 5 γραμμών ενσωμάτωσης μεταφέρει το λιμένα
• Η σε μη απευθείας σύνδεση εργασία, μπορεί να κοπεί από τον υπολογιστή και την εργασία ανεξάρτητα
• Το στοιχείο μερών χώρων στάθμευσης συλλέγεται και εκδίδεται σε πραγματικό - χρόνος
• Gprs-DTU η ενότητα μπορεί να συνδεθεί με την κεντρική μονάδα ελέγχου το (CCU)

Εγκατάσταση και ρύθμιση

1. Εγκατάσταση

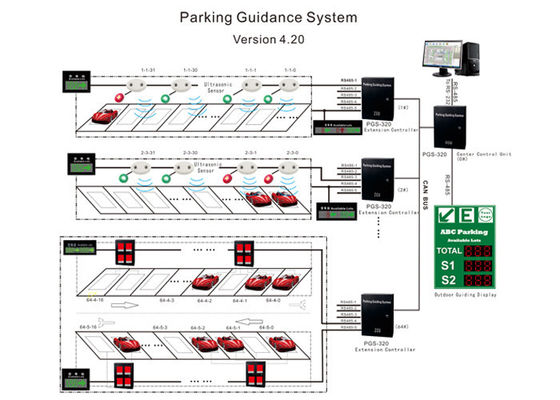

Βάλτε τα καλώδια και εγκαταστήστε σύμφωνα με το σχέδιο σχεδίου τακτοποιήστε το σχεδιάγραμμα εύλογα, πρακτική εγκατάσταση. Στην εγκατάσταση, παρακαλώ δώστε περισσότερη προσοχή στην αντιστοιχημένη αντίσταση ΜΠΟΡΕΙ να μεταφέρει και λεωφορείο RS485. Ήδη συμπεριλαμβανομένου ΜΠΟΡΕΙ να μεταφέρει την αντιστοιχημένη αντίσταση (120 ωμ), η ανάγκη των χρηστών ακριβώς να βραχυκυκλώσουν δύο CANL και το RES του μακρύτερου ελεγκτή ΜΠΟΡΕΊ μέσα να μεταφέρει το δίκτυο. Ταιριαγμένο με

η αντίσταση (180 ωμ) συνδέεται με κάθε γραμμή rs-485 το λεωφορείο που ελέγχεται από PGS-320 τον ελεγκτή με τον παράλληλο τρόπο. Σε χρήση σας, ακριβώς η ανάγκη ένα αντίσταση (180 ωμ) συνδέει με την οθόνη των οδηγήσεων ή το μακρύτερο ανιχνευτή στο λεωφορείο.

2. Τελική ρύθμιση

Διάγραμμα 1 τυπωμένη ύλη pgs-320 μεταξιού

Διάγραμμα 2 διακόπτης ΕΜΒΥΘΙΣΗΣ

Σαν διάγραμμα 2, όλη η μετάβαση ΕΜΒΥΘΙΣΗΣ στο κατώτατο σημείο είναι 0# τερματικό που θεωρείται ως κέντρο δεδομένων acquiescently. Για A5-A0, high-order μπροστινός και low-order μέσα πίσω, S1 και S0 είναι προετοιμασμένος διακόπτης.

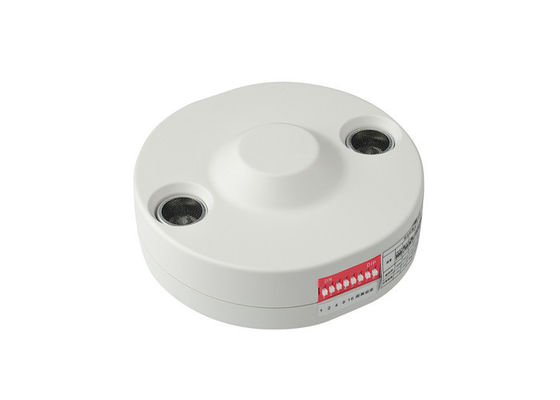

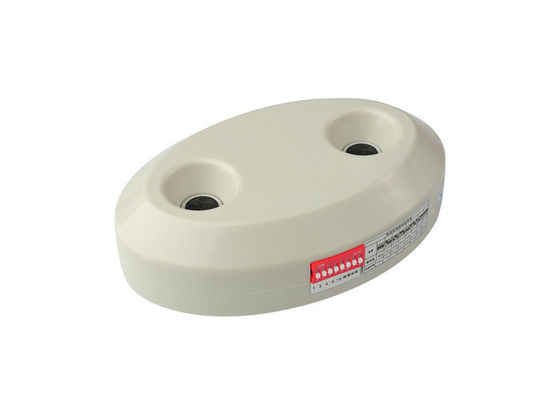

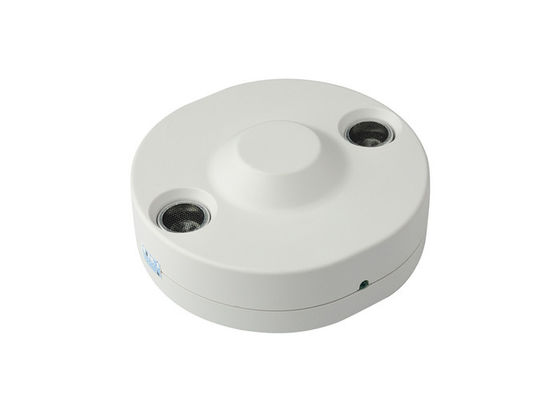

2 υπερηχητικός αισθητήρας

Τεχνικές παράμετροι

• Λειτουργούσα τάση: DC12V/24V, ανώτατο όχι over26V
• Λειτουργούντα temp: -20℃ σε 50℃ 
• Temp αποθήκευσης.: - 40℃ σε 85℃ 
• Λειτουργούσα σχετική υγρασία: 30%-90% 
• Χρησιμοποιημένος όρος: εγκατεστημένος στην κορυφή του διαστήματος χώρων στάθμευσης (σειρά 1.0m to3.5m)

Κύρια χαρακτηριστικά γνωρίσματα

• Το σχέδιο βιομηχανικών προτύπων, προσαρμόζεται σε όλα τα είδη κακού περιβάλλοντος 
• Για τη σε πραγματικό χρόνο ανίχνευση διαστημικών οχημάτων μερών χώρων στάθμευσης 
• Το λεωφορείο επικοινωνίας χρήσης RS485, ανώτατο μπορεί να συνδέσει τον υπερηχητικό αισθητήρα 32 PC
• Μην μπορέστε να συνδέσετε τον ελεγκτή με την εργασία ανεξάρτητα.

Εγκατάσταση

Αριθ.	Εργαζόμενα κράτη διανομέων καρτών	Παραγωγή σειρήνων	Παραγωγή λιμένων
1	Αναστοιχειοθέτηση	Διαδοχικό δαχτυλίδι «toot toot»	Αριθ.
2	Κάρτα έλλειψης (μπορεί να διανείμει την κάρτα)	Δαχτυλίδι διαστήματος «toot»	Χαμηλότερος
3	Κάρτα μαρμελάδας (δεν μπορεί να διανείμει την κάρτα)	Δαχτυλίδι διαστήματος «toot toot»	Λάθος
4	Λάθος υπερωριών (δεν μπορεί να διανείμει την κάρτα)	Δαχτυλίδι διαστήματος «toot, toot, toot»
5	Σύνολο αποθηκών εμπορευμάτων (μπορεί να διανείμει την κάρτα)	Δαχτυλίδι διαστήματος «toot, toot, toot, toot»
6	Κενός	Δαχτυλίδι διαστήματος «toot, toot, toot, toot, toot»	Χαμηλότερος
